مقدمة المنتج
تستمد طريقة اختبار كثافة دخان غرفة اختبار NBS من المعهد الوطني للمعايير والتكنولوجيا NIST (السلف لـ NBS) في الولايات المتحدة، وقد تم الترويج لها وتطبيقها في العديد من مجالات الاختبار.
يمكن استخدام طريقة الاختبار هذه للكشف عن مستوى كثافة الدخان لمنتجات البلاستيك، والمواد غير المعدنية في النقل بالسكك الحديدية، والمواد غير المعدنية في السفن، ومنتجات الأسلاك والكابلات، وما إلى ذلك. وفقًا لطريقة الاختبار هذه، فإن المعايير المطبقة بشكل عام هي ASTM E662، و ISO 5659-2، وطريقة اختبار كثافة دخان NES 711 في المعايير الوطنية.
يحتوي معيار الاختبار هذا على نتائج اختبار أكثر دقة من الطريقة السابقة لمختبر كثافة دخان مواد البناء. في الوقت نفسه، يستخدم المستشعر البصري أنبوبًا ضوئيًا أكثر دقة، والذي يمكنه التقاط التغييرات الدقيقة في محتوى الدخان في الصندوق؛ إذا تم اختيار أجهزة اختبار أخرى، مثل أنبوب الكشف عن الغاز Delge، يمكن إجراء اختبار سمية الدخان وفقًا لمعايير الطيران، ويمكن توصيله بمعدات تحويل فورير بالأشعة تحت الحمراء FTIR لإكمال التحليل النوعي والكمي لمحتوى الدخان.

II. خصائص الأداء

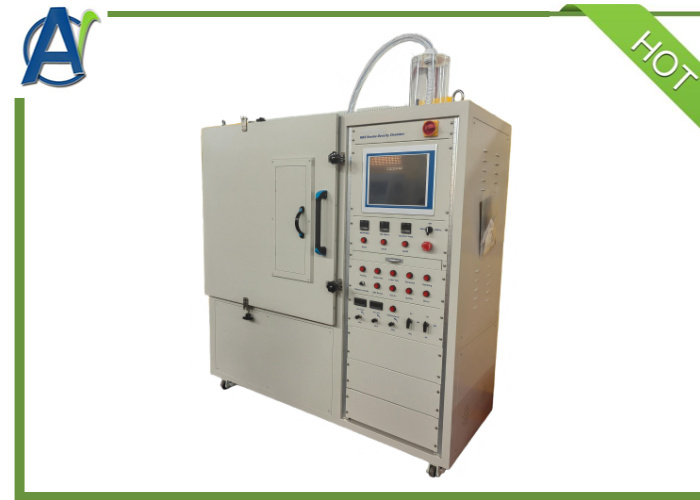

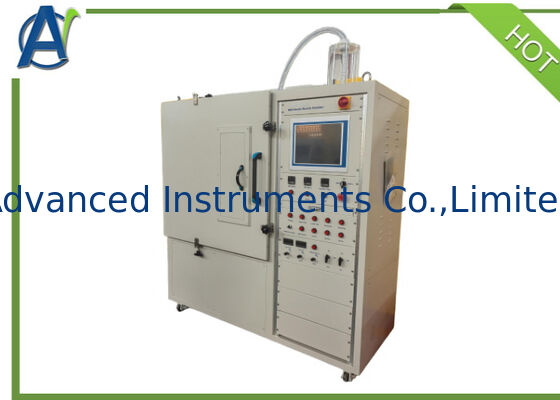

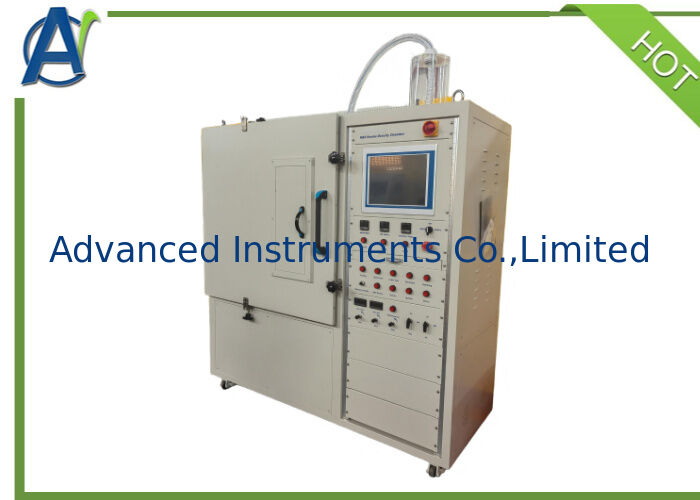

1. الأبعاد الداخلية لغرفة اختبار كثافة الدخان هي 914 مم × 914 مم × 610 مم، وتم معالجة الجدران الداخلية والخارجية بطبقة PTFE، والتي يمكنها مقاومة تآكل الغازات المسببة للتآكل القوية وإطالة عمر خدمة الصندوق بشكل كبير؛

2. يعتمد الصندوق على تصميم باب مفتوح بالكامل، مما يسهل على المستخدمين تنظيف الجزء الداخلي من صندوق الاختبار. عند استبدال ملحقات الاختبار القياسية المختلفة، يمكن أيضًا زيادة الكفاءة بشكل كبير؛

3. تركيب أجهزة تسخين مساعدة على الجدار الخارجي لحجرة صندوق الاختبار، وتعيين درجة الحرارة داخل الصندوق وفقًا لمتطلبات المعايير المختلفة؛

4. تركيب جهاز رقائق الألومنيوم المقاوم للانفجار داخل الصندوق، والذي يمكن أن يقلل من المخاطر الشخصية لموظفي الاختبار في حالة وقوع حوادث؛

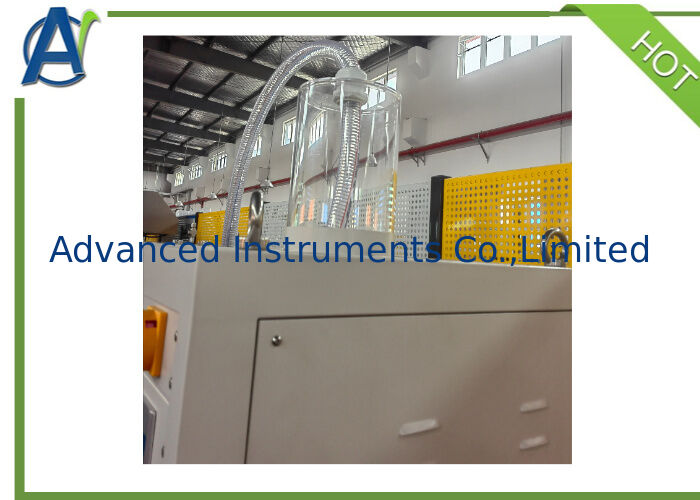

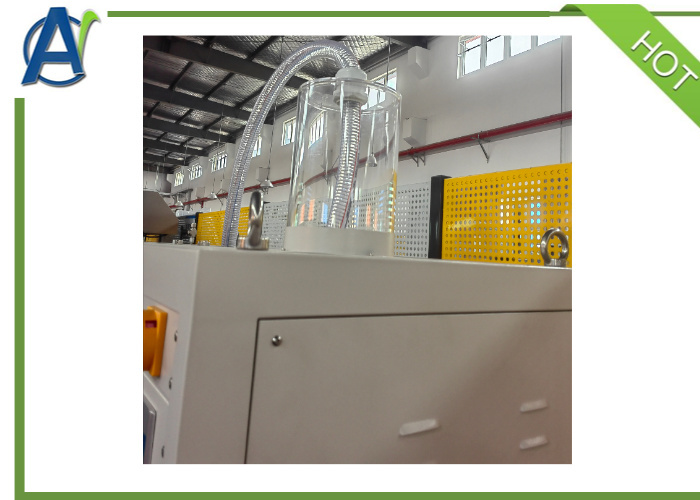

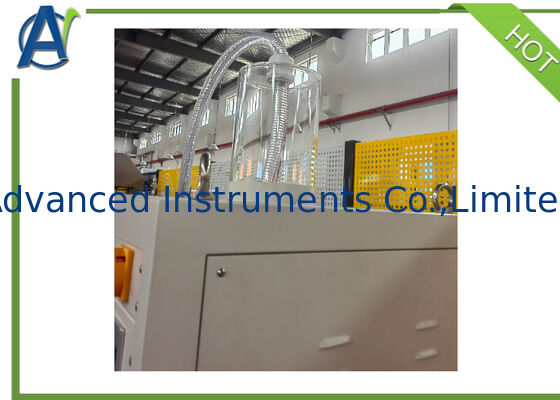

5. يوجد منفذ لتخفيف الضغط في الجزء العلوي من الصندوق، وهو متصل بزجاجة سعة تنظيم الضغط ويمكنه ضبط الضغط الداخلي للصندوق؛

6. تم تجهيز الجزء العلوي والسفلي من الصندوق بأسطوانات متحركة تلقائيًا لاستنشاق الدخان وتفريغه؛

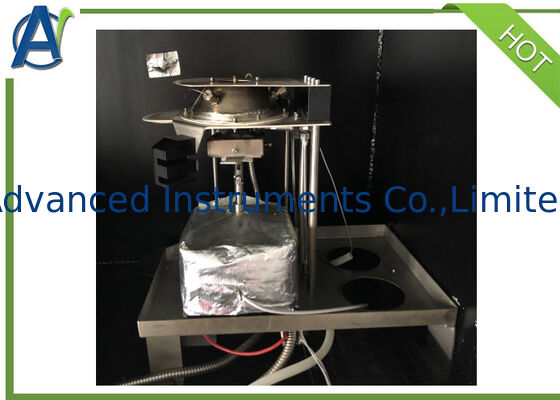

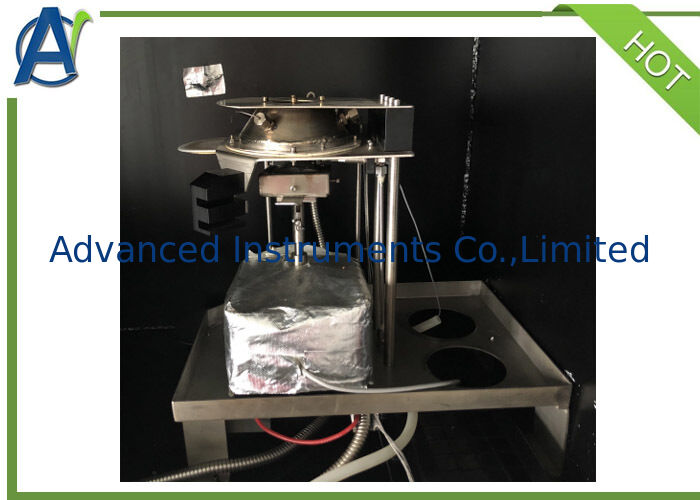

7. مجهز بجهاز فرن إشعاع ASTM E662، يمكنه توفير خرج إشعاع حراري بقوة 25 كيلو واط/متر مربع؛

8. مجهز بموقد قياسي بستة رؤوس ASTM E662، يمكن استخدامه بالاقتران مع فرن الإشعاع لاختبار الاحتراق باللهب؛

9. توفير مسعر لوح نحاسي مبرد بالهواء، والذي يمكنه ضبط درجة حرارة سطحه باستخدام طريقة التبريد الخلفي أثناء الاختبار؛

10. مجهز بجهاز مخروط إشعاع ISO 5659-2/GB/T8323، يمكنه توفير خرج إشعاع حراري بقوة 50 كيلو واط/متر مربع؛

11. توفير مواقد لهب مفتوح قياسية ISO 5659-2/GB/T8323، والتي يمكن استخدامها لاختبار الاحتراق باللهب مع مخروط الإشعاع؛

12. توفير مقياس تدفق حراري SB مبرد بالماء، مع شهادة قياس قياسية مصاحبة؛

13. يمكن تجهيزه بمصدر مياه تبريد ذاتي الدوران، دون الحاجة إلى مصدر مياه تبريد خارجي، مما يجعله مناسبًا للمستخدمين؛

14. مجهز بجهاز وزن، قادر على إجراء اختبار كثافة دخان MOD واختبار التحليل الحراري للمواد؛

15. يتراوح نطاق المستشعر من 0-2000 جرام ودقته 0.1 جرام؛

16. مجهز بموقد لهب مفتوح NES 711 ومروحة خلط (اختياري)؛

17. يتم توصيل التبديل بين فرن الإشعاع ومخروط الإشعاع بواسطة وصلات طيران، ويحتاج المستخدمون فقط إلى التوصيل والفصل لإكمال الاستبدال بين أجهزة الاختبار القياسية المختلفة؛

18. تم تركيب علبة بصرية في الجزء العلوي من الصندوق، ومصدر الضوء هو أنبوب ضوئي من نوع نافذة جانبية مع استجابة تردد S-4. يمكن أن تصل دقة النقل إلى 0.0001٪؛

19. يمكنه التبديل تلقائيًا إلى ثلاثة مستويات: واضح، مرشح، ومظلم بناءً على التغييرات في حالة كثافة الدخان؛

20. تركيب مرشح توسيع محايد ND2 في العلبة لا يسهل فقط المعايرة الذاتية للمستخدم ولكنه يقوم أيضًا بالتبديل التلقائي للتروس أثناء الاختبار؛

21. الجزء السفلي من الصندوق هو مصدر ضوء متوهج، والذي يمكن أن يوفر خرج بقعة ضوء موحدة؛

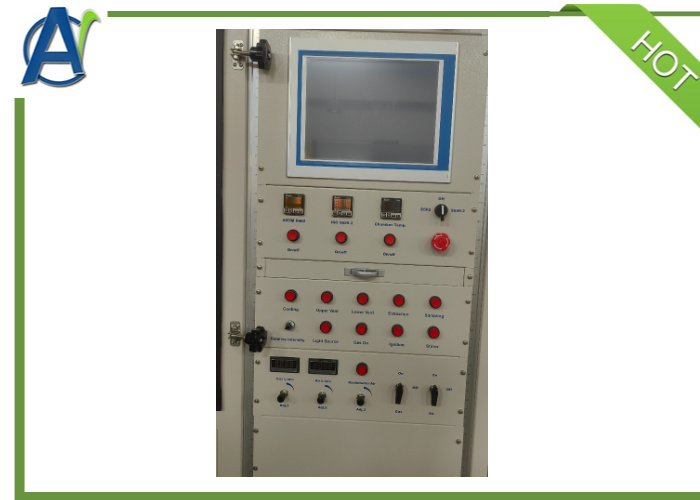

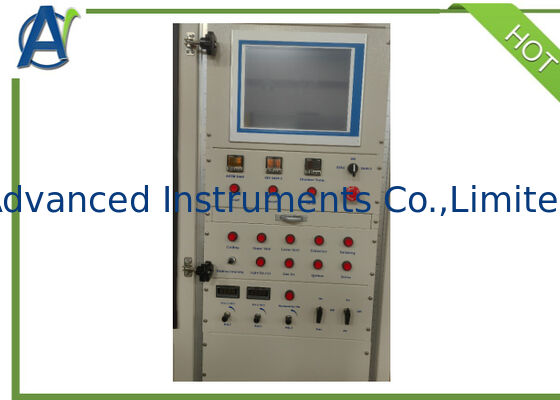

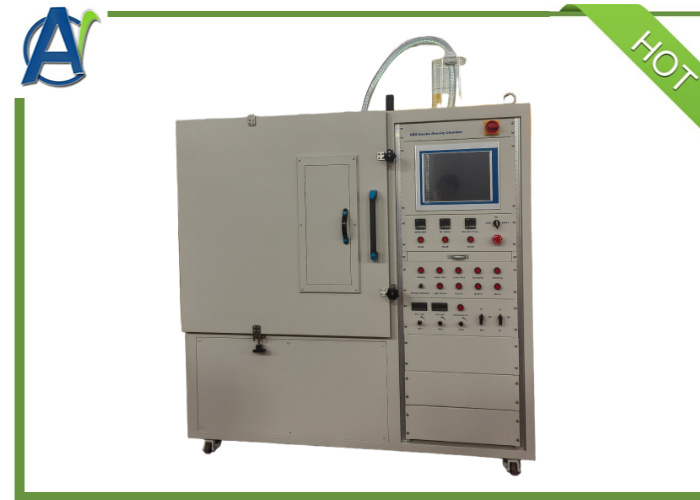

22. تم تصميم صندوق اختبار كثافة الدخان كنظام متكامل، مجهز بجهاز كمبيوتر بشاشة تعمل باللمس. يمكن للمستخدمين استخدام برنامج الاختبار لتعيين والتحكم في العملية بأكملها من خلال الكمبيوتر

III. متطلبات التركيب

يستخدم كلا المعيارين غرفة دخان مغلقة واحدة من NBS ويقيسان الكثافة البصرية المحددة (Ds) للدخان عن طريق توهين الضوء. ولكن تركيب العينة، ونوع السخان، والتدفق الحراري، ونطاق التطبيق تختلف بشكل كبير. لا يمكن تبادل نتائج الاختبار بشكل مباشر بين المعيارين.

البند

ISO 5659-2

ASTM E662

3. ASTM E662 هي طريقة غرفة دخان NBS الأصلية التاريخية؛ قام ISO 5659-2 بتكييف الغرفة ولكن أعاد تصميم التسخين وإعداد العينة.

الاستخدام النموذجي

ISO 5659-2: EN 45545 (السكك الحديدية)، مواد IMO البحرية، متطلبات الحريق للبلاستيك في الاتحاد الأوروبي

ASTM E662: قوانين البناء الأمريكية، مقصورات الطائرات، متطلبات NFPA
